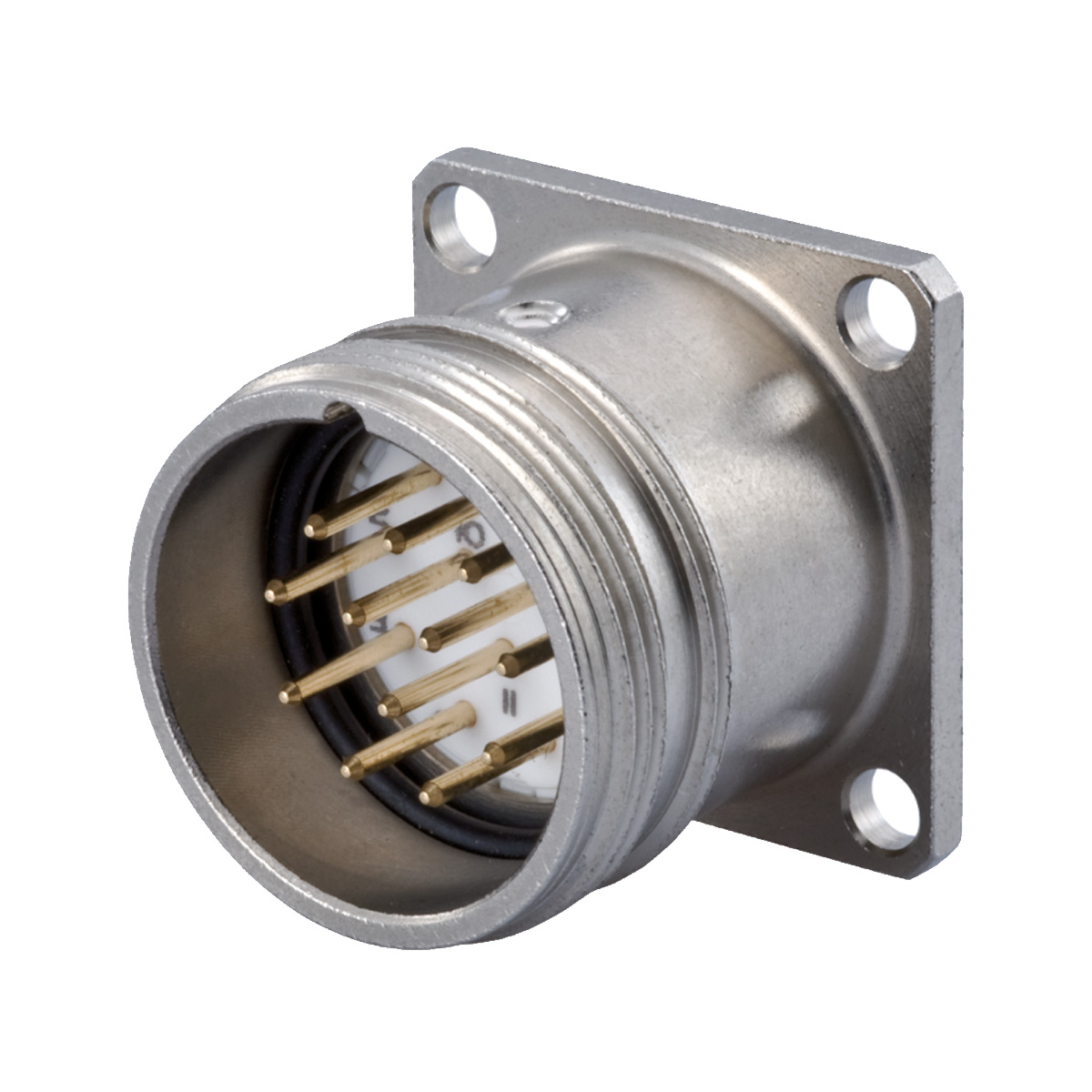

Kit M23 Sinal 9 Contatos

7.400.000.000 M23 Signal Panel Connector
7.400.000.000 Conector de Painel M23 Signal

Especificações Técnicas (Technical Specifications)

Material da carcaça: Liga cobre-zinco
Material housing: Copper-zinc alloy

Acabamento da carcaça: Níquel
Material housing surface: Nickel

Tipo de instalação: Parede traseira
Installation type: Rear wall

Versão: Rosca
Version: Screw

Rosca externa (lado do plugue): M23 x 1
External thread plug-in side: M23 x 1

Tipo de travamento: Rosca
Locking type: Screw

Blindagem: sem blindagem
Shield: unshielded

Material das vedações: NBR
Material seals/o-rings: NBR

Posição de codificação: —
Coding position: —

Furo do painel: Ø 20 + 0,1 mm
Panel hole: Ø 20 + 0.1 mm

Flange: 25 x 25 mm
Flange: 25 x 25 mm

Distância dos furos: 19,8 mm
Hole distance: 19.8 mm

Diâmetro dos furos: 4 x Ø 3,2 mm
Hole diameter: 4 x Ø 3.2 mm

Comprimento (L): 22,5 mm
Length (L): 22.5 mm

Classe de proteção: IP67, IP69K
Protection class: IP67, IP69K

Faixa de temperatura: -40°C a +125°C
Temperature range: -40°C to +125°C

7.001.981.104 M23 Signal Inserts – 9 Polos
7.001.981.104 Insertos de Sinal M23 – 9 Polos

Especificações Técnicas (Technical Specifications)

Característica da conexão: Solda
Connection type: Solder

Número de polos: 9
Number of poles: 9

Configuração de polos: 8 + 1
Pole arrangement: 8 + 1

Direção de rotação: Pinagem horária
Direction of rotation: Pinout clockwise

Tipo de inserto: Soquete
Insert type: Socket

Cor do inserto de contato: branco
Contact insert color: white

Material do corpo isolante: PA 6, PBT
Insulating body material: PA 6, PBT

Número de contatos de sinal: 8
Number of signal contacts: 8

Número de contatos de potência: 1
Number of power contacts: 1

Diâmetro do contato de sinal: 1 mm
Contact diameter signal: 1 mm

Diâmetro do contato de potência: 2 mm
Contact diameter power: 2 mm

Corrente nominal de sinal: 8 A
Nominal current signal: 8 A

Corrente nominal de potência: 20 A
Nominal current power: 20 A

Tensão nominal de sinal (grau de poluição 3): 200 V~
Nominal voltage signal (pollution degree 3): 200 V~

Tensão nominal de potência (grau de poluição 3): 200 V~
Nominal voltage power (pollution degree 3): 200 V~

Tensão de teste de sinal: 1500 V~
Test voltage signal: 1500 V~

Tensão de teste de potência: 1500 V~
Test voltage power: 1500 V~

Resistência de isolamento de sinal: > 10^8 Ω
Insulation resistance signal: > 10^8 Ω

Resistência de isolamento de potência: > 10^8 Ω
Insulation resistance power: > 10^8 Ω

Resistência máxima de contato de sinal: 3 mΩ
Max. contact resistance signal: 3 mΩ

Resistência máxima de contato de potência: 3 mΩ
Max. contact resistance power: 3 mΩ

Faixa de temperatura: -40°C a +125°C
Temperature range: -40°C to +125°C

Grau de proteção: 3
Degree of protection: 3

Inflamabilidade: V-0 (UL 94)
Flammability: V-0 (UL 94)
