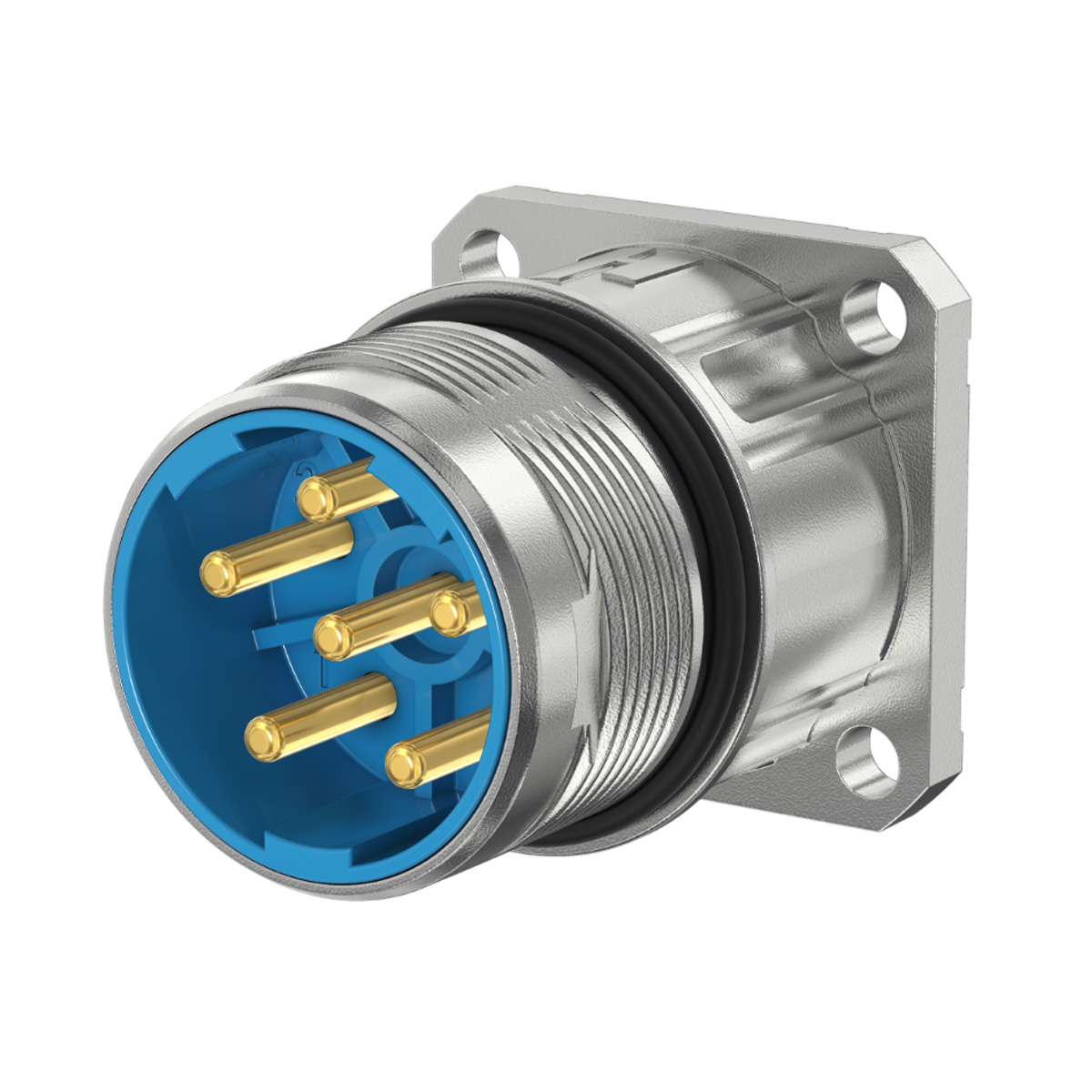

Kit M23 Potência Macho 6 Polos

7.601.000.000 Conector de Painel de Alimentação M23
7.601.000.000 M23 Power Panel Connector

Especificações Técnicas (Technical Specifications)

Alojamento de material: Fundição em zinco
Housing material: Zinc die-cast

Superfície de revestimento do material: Níquel
Housing surface: Nickel

Tipo de instalação: Parede traseira
Mounting type: Rear panel

Versão: Parafuso, TWILOCK
Version: Screw, TWILOCK

Lado do plugue de rosca externa: M23 x 1
External thread (plug side): M23 x 1

Tipo de travamento: Parafuso
Locking type: Screw

Escudo: sem blindagem
Shield: unshielded

Tipo de vedação: Anel de vedação
Seal type: O-Ring

Vedações / materiais: FKM (FPM), NBR
Seal materials: FKM (FPM), NBR

Furo do painel: Ø 20 + 0,1 mm
Panel cut-out: Ø 20 + 0.1 mm

Flange: 26 x 26 mm
Flange size: 26 x 26 mm

Distância do furo: 19,8 mm
Hole spacing: 19.8 mm

Diâmetro do furo: 4 x Ø 3,2 mm
Hole diameter: 4 x Ø 3.2 mm

Comprimento (L): 31 mm
Length (L): 31 mm

Classe de proteção: IP67, IP69K
Protection class: IP67, IP69K

Faixa de temperatura: -40°C a +125°C
Temperature range: -40°C to +125°C

Inserções de contato compatíveis (Suitable contact inserts)

7084909101
7084909102
7084910101
7084910102
7084942101
7084942102
7084943121
7084943122
7084944101
7084944102
7084946101
7084946102
7084951121
7084951122
7084953101
7084953102

7.084.951.121 M23 Power Inserts – 6 Polos
7.084.951.121 Insertos de Potência M23 – 6 Polos

Especificações Técnicas (Technical Specifications)

Característica da conexão: Crimp
Connection type: Crimp

Número de polos: 6
Number of poles: 6

Configuração de polos: 5 + PE
Pole arrangement: 5 + PE

Tipo de inserto: Pino
Insert type: Pin

Cor do inserto de contato: azul
Contact insert color: blue

Material do corpo isolante: PBT
Insulating body material: PBT

Número de contatos de potência: 5
Number of power contacts: 5

Número de contatos PE: 1
Number of PE contacts: 1

Diâmetro do contato (potência): 2 mm
Contact diameter (power): 2 mm

Seção transversal do terminal: – mm²
Terminal cross section: – mm²

Corrente nominal: 30 A
Nominal current: 30 A

Tensão nominal (grau de poluição 3): 600 V~
Nominal voltage (pollution degree 3): 600 V~

Tensão de teste: 4000 V~
Test voltage: 4000 V~

Resistência de isolamento: > 10¹³ Ω
Insulation resistance: > 10¹³ Ω

Resistência de contato (máx.): 3 mΩ
Max. contact resistance: 3 mΩ

Faixa de temperatura: -40°C a +125°C
Temperature range: -40°C to +125°C

Grau de proteção: 3
Degree of protection: 3

Inflamabilidade: V-0 (UL 94)
Flammability: V-0 (UL 94)

Contatos de potência compatíveis (Suitable power contacts)

7010942001
7010942011
