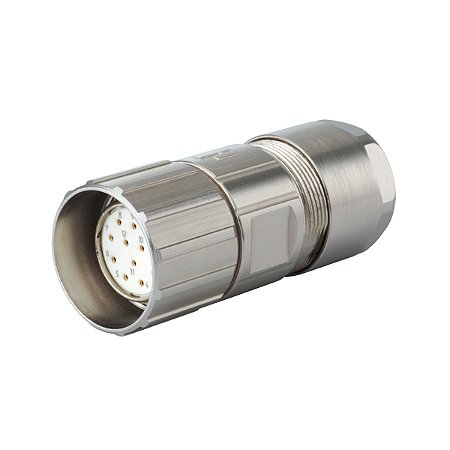

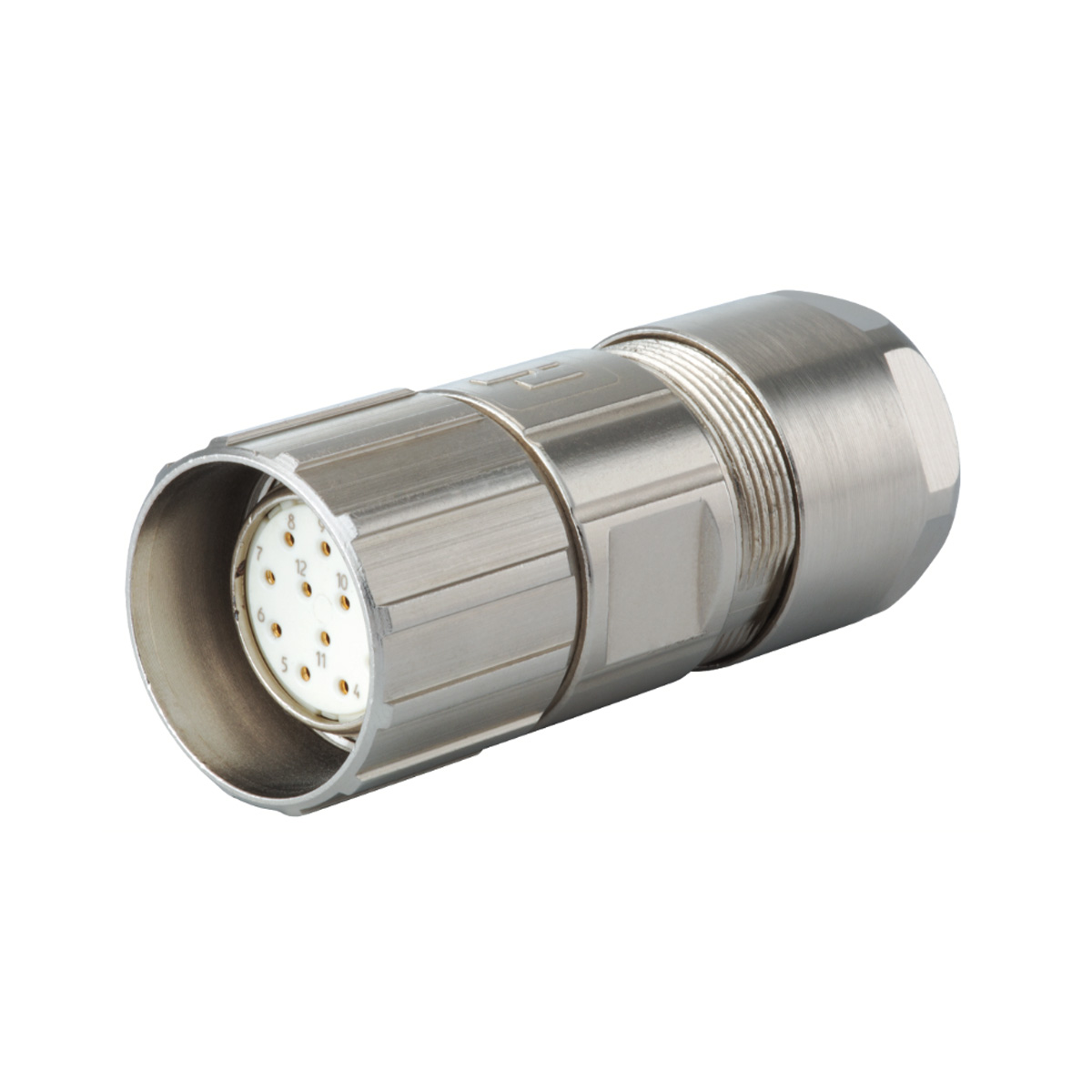

Kit M23 Sinal Fêmea 9 Polos

7.550.500.000 M23 Power Cable Connector
7.550.500.000 Conector de Cabo M23 Power

Especificações Técnicas (Technical Specifications)

Tipo de carcaça: Cabo
Housing type: Cable

Material da carcaça: Zamac (liga de zinco), latão
Material housing: Zinc die-cast, brass

Acabamento da carcaça: Níquel
Material housing surface: Nickel

Versão: Rosca
Version: Screw

Rosca interna (lado de conexão): M23 x 1
Internal thread plug-in side: M23 x 1

Diâmetro da porca recartilhada: 27,2 mm
Knurled nut Ø plug-in side: 27.2 mm

Tipo de travamento: Rosca
Locking type: Screw

Blindagem: Blindado
Shield: shielded

Tipo de vedação: O-Ring
Seal type: O-Ring

Material das vedações: NBR
Material seals/o-rings: NBR

Tamanho da chave (SW1 / SW2): 24 / 24 mm
Wrench size (SW1 / SW2): 24 / 24 mm

Diâmetro do cabo: 7 – 12 mm
Cable diameter: 7 – 12 mm

Faixa de temperatura: -40°C a +125°C
Temperature range: -40°C to +125°C

Classe de proteção: IP67, IP69K
Protection class: IP67, IP69K

Inserções de contato compatíveis (Suitable contact inserts)

7084909101
7084909102
7084910101
7084910102
7084942101
7084942102
7084943121
7084943122
7084944101
7084944102
7084946101
7084946102
7084951121
7084951122
7084953101
7084953102

7.002.981.104 M23 Signal Inserts – 9 Polos
7.002.981.104 Insertos de Sinal M23 – 9 Polos

Especificações Técnicas (Technical Specifications)

Característica da conexão: Solda
Connection type: Solder

Número de polos: 9
Number of poles: 9

Configuração de polos: 8 + 1
Pole arrangement: 8 + 1

Direção de rotação: Pinagem anti-horária
Direction of rotation: Pinout counter-clockwise

Tipo de inserto: Soquete
Insert type: Socket

Cor do inserto de contato: branco
Contact insert color: white

Material do corpo isolante: PA 6, PBT
Insulating body material: PA 6, PBT

Número de contatos de sinal: 8
Number of signal contacts: 8

Número de contatos de potência: 1
Number of power contacts: 1

Diâmetro do contato de sinal: 1 mm
Contact diameter signal: 1 mm

Diâmetro do contato de potência: 2 mm
Contact diameter power: 2 mm

Corrente nominal de sinal: 8 A
Nominal current signal: 8 A

Corrente nominal de potência: 20 A
Nominal current power: 20 A

Tensão nominal de sinal (grau de poluição 3): 200 V~
Nominal voltage signal (pollution degree 3): 200 V~

Tensão nominal de potência (grau de poluição 3): 200 V~
Nominal voltage power (pollution degree 3): 200 V~

Tensão de teste de sinal: 1500 V~
Test voltage signal: 1500 V~

Tensão de teste de potência: 1500 V~
Test voltage power: 1500 V~

Resistência de isolamento de sinal: > 10^8 Ω
Insulation resistance signal: > 10^8 Ω

Resistência de isolamento de potência: > 10^8 Ω
Insulation resistance power: > 10^8 Ω

Resistência máxima de contato de sinal: 3 mΩ
Max. contact resistance signal: 3 mΩ

Resistência máxima de contato de potência: 3 mΩ
Max. contact resistance power: 3 mΩ

Faixa de temperatura: -40°C a +125°C
Temperature range: -40°C to +125°C

Grau de proteção: 3
Degree of protection: 3

Inflamabilidade: V-0 (UL 94)
Flammability: V-0 (UL 94)
