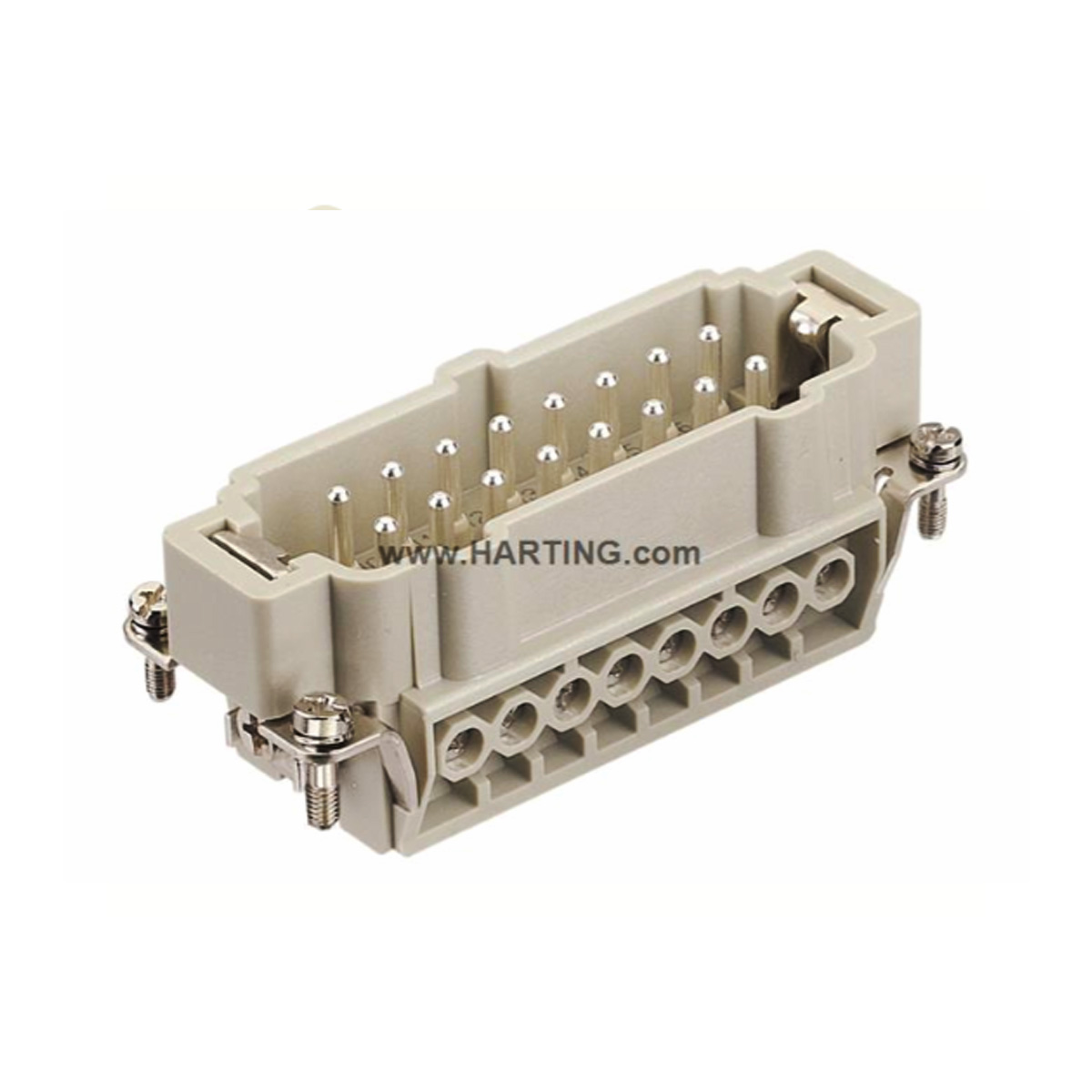

Han E 16 Pos. M Insert Screw

Categoria Insertos
Série    Han E®

Versão
Método de terminação    Terminação parafusada
Gênero    Macho
Tamanho    16 B
Com proteção para cabo    Yes
Número de Pólos    16
contato terra    Yes

Características técnicas
Seção transversal do condutor (mm²)    0,75 ... 2,5 mm²
Seção transversal do condutor (AWG)    AWG 18 ... AWG 14
Corrente Nominal    ‌ 16 A
Ferramenta de desclassificação
Tensão Nominal    500 V
Tensão nominal de impulso    6 kV
Grau de poluição    3
Tensão nominal conforme UL    600 V
Tensão nominal conforme CSA    600 V
Resistência de isolamento    >1010 Ω
Resistência de contato    ≤ 1 mΩ
Comprimento de decapagem    7,5 mm
Torque de aperto    ‌0,5 Nm Parafuso de contato M3
‌0,5 Nm Parafusos de fixação M3
‌1,2 Nm Parafuso do fio PE M4
Recommended screw driver    PH1
PH2
Limitação de temperatura    -40 ... +125 °C
Ciclos de conexão    ≥ 500

Propriedades do material
Material (inserto)    Policarbonato (PC)
Cor (inserto)    RAL 7032 (cinza-seixo)
Material (contatos)    Liga de cobre
Superfície (contatos)    Banhado a prata
Classe de inflamabilidade do material conforme UL 94    V-0
RoHS    conformidade com exceção
Exceções RoHS    6 c): Chumbo em ligas de cobre, num teor ponderal não superior a 4 %
Status ELV    conformidade com exceção
China RoHS    50
Substâncias REACH Annex XVII    Não contido
Substâncias REACH ANNEX XIV    Não contido
Substâncias REACH SVHC    Sim
Substâncias REACH SVHC    Fio
Número ECHA SCIP    5dbb3851-b94e-4e88-97a1-571845975242
Substâncias da Proposta 65 da Califórnia    Sim
Substâncias da Proposta 65 da Califórnia    Fio
Níquel
Proteção contra incêndios em veículos ferroviários    EN 45545-2 (2020-08) + A1 (2023-10)
Conjunto de requisitos com níveis de risco    R22 (HL 1-3)
R23 (HL 1-3)

Especificações e aprovações
Especificações    IEC 60664-1
IEC 61984
UL / CSA
UL 1977 ECBT2.E235076
UL 2237 PVVA2.E318390
CSA-C22.2 No. 182.3 PVVA8.E318390
Aprovações    DNV GL

Dados comerciais
Tamanho de embalagem    1
Peso líquido    80 g
País de origem    Alemanha
Número de tarifa da alfândega europeia    85366990
GTIN    5713140572140
eCl@ss    27.440.205,00
ETIM    EC000438
UNSPSC 24.0    39121522
